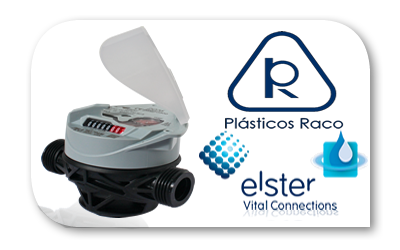

|MEDIDOR S150P (R160) A 45°

CONTADOR PARA PEQUEÑO CAUDAL DN13/15

PRINCIPALES CARACTERÍSTICAS

  • Cuerpo en polímero técnico compuesto (fibra de vidrio).
  • Alto grado de protección frente a humedad y golpes.
  • Transmisión magnética sin engranajes en el agua.
  • Esfera inclinada 45º, seca y orientable 350º.
  • Totalizador de 5 tambores para m3.
  • Tamaños 13/15 mm para caudales de trabajo (Q3) 2,5m3/h.
  • Rango dinámico hasta R160 para instalación horizontal y R50 vertical en toda la gama.
  • Pre-instalación para emisor de pulsos bidireccional.
  • Longitudes y roscas compatibles con las de otros modelos de contadores.
  • Temperatura del agua hasta 50º C, si bien el contador soporta picos de hasta 60º C sin deterioro metrológico.
  • Tapa desmontable.
  • Sistema de precintado mecánico que garantiza la inviolabilidad del contador.
  • Certificado de acuerdo al RD 889/2006 (Directiva MID 2004/22/CE).
  • Certificado de conformidad sanitaria (ACS).

FUNCIONALIDAD Y PRECISIÓN

El contador S150P (R160) a 45° pertenece a la familia de contadores de velocidad y chorro único de Elster Iberconta. Diseñado para el uso domiciliario bajo los parámetros de la normativa UNE-EN 14154 más exigentes, ofrece una alta calidad metrológica a lo largo del tiempo.

CUERPO EN POLÍMERO

Fruto de más de 20 años de experiencia de ELSTER en el uso de polímeros para contadores de agua, y pensando desde la sostenibilidad medioambiental, el cuerpo de polímero produce una mínima huella de CO2 y evita los procesos agresivos y contaminantes de transformación de metales. Para el usuario, es más ligero de transportar, se instala de la misma forma que los contadores tradicionales y el material no tiene valor intrínseco.

TRANSMISIÓN DE LA LECTURA

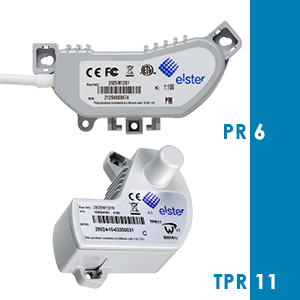

El giro de la turbina provoca el movimiento de engranajes que, sin estar en contacto directo con el agua, hacen girar los tambores de la esfera. La esfera dispone de una preinstalación para colocar fácilmente un emisor de pulsos tipo inductivo bidireccional (ver datos del emisor PR6 en sus especificaciones técnicas) o un dispositivo con tecnología radio integrada (ver datos del módulo TPR11). Por su naturaleza extremadamente simple, este tipo de pulsos son 100% compatibles con todos los sistemas de telelectura y captura de datos del mercado.
